Máy Cán Định Hình Khay Cáp Hoạt Động Như Thế Nào? Cấu Tạo Và Dây Chuyền Thực Tế

Máy cán định hình khay cáp là gì?

Máy cán định hình khay cáp là thiết bị cơ khí chuyên dùng để sản xuất khay cáp, máng cáp và thang cáp trong ngành điện công nghiệp. Thiết bị sử dụng công nghệ cán nguội liên tục để biến đổi tấm kim loại phẳng thành các profile khay cáp có hình dạng và kích thước theo yêu cầu kỹ thuật.

Hiện nay, máy cán khay cáp được ứng dụng rộng rãi trong các nhà máy cơ khí, doanh nghiệp sản xuất hệ thống M&E, trung tâm dữ liệu và công trình điện công nghiệp. So với phương pháp gia công thủ công, dây chuyền cán định hình tự động giúp tăng năng suất, giảm hao hụt vật liệu và đảm bảo độ chính xác đồng đều cho sản phẩm.

Các vật liệu phổ biến mà máy có thể gia công gồm thép mạ kẽm, thép không gỉ và nhôm với độ dày từ 0.8 – 5mm tùy theo cấu hình thiết bị.

Máy cán định hình khay cáp hoạt động ra sao?

Nguyên lý hoạt động của máy cán định hình khay cáp dựa trên phương pháp cán nguội bằng hệ thống trục lăn liên tiếp. Trong quá trình vận hành, cuộn thép sẽ được tháo ra từ máy xả cuộn và đưa qua hệ thống san phẳng để xử lý độ cong vênh trước khi đi vào dây chuyền chính.

Sau công đoạn nắn phẳng, vật liệu được đưa vào bộ cấp liệu tự động nhằm đồng bộ tốc độ giữa các thiết bị trong dây chuyền. Tiếp theo, tấm thép đi qua hệ thống đột lỗ để tạo các vị trí kỹ thuật như lỗ bắt vít, khe liên kết hoặc khe thoát nhiệt theo bản vẽ thiết kế.

Khi hoàn tất đột lỗ, vật liệu sẽ đi vào cụm cán tạo hình. Đây là khu vực quan trọng nhất của dây chuyền, nơi nhiều trạm con lăn hoạt động liên tục để uốn tấm thép từng bước nhỏ cho đến khi tạo thành hình dạng khay cáp hoàn chỉnh. Phương pháp tạo hình theo từng giai đoạn giúp hạn chế nứt gãy vật liệu và đảm bảo độ chính xác cao cho sản phẩm.

Cuối cùng, hệ thống cắt tự động sẽ cắt sản phẩm theo chiều dài đã cài đặt trước khi chuyển sang khu vực xếp chồng và đóng gói thành phẩm.

Toàn bộ quy trình được điều khiển bằng PLC và màn hình HMI, giúp máy vận hành ổn định, đồng bộ và giảm thiểu lỗi kỹ thuật trong quá trình sản xuất.

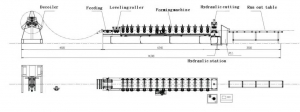

Cấu tạo của dây chuyền máy cán định hình khay cáp

Một dây chuyền máy cán định hình khay cáp hoàn chỉnh thường bao gồm nhiều cụm thiết bị hoạt động liên kết với nhau nhằm tạo ra quy trình sản xuất tự động và liên tục.

Máy xả cuộn là bộ phận đầu tiên của dây chuyền, có nhiệm vụ giữ và tháo cuộn thép theo tốc độ ổn định để cung cấp vật liệu cho toàn bộ hệ thống. Tùy theo nhu cầu sản xuất, doanh nghiệp có thể lựa chọn máy xả cuộn cơ khí hoặc thủy lực với khả năng tải từ 5 đến 20 tấn.

Sau khi tháo cuộn, vật liệu sẽ đi qua hệ thống san phẳng. Bộ phận này sử dụng nhiều trục ép để xử lý hiện tượng cong vênh của tấm thép, giúp bề mặt vật liệu ổn định hơn trước khi đi vào công đoạn đột và cán tạo hình.

Tiếp theo là bộ cấp liệu tự động và hệ thống đột lỗ thủy lực. Hệ thống này giúp đưa vật liệu vào dây chuyền với độ chính xác cao đồng thời tạo các lỗ kỹ thuật cần thiết trên khay cáp.

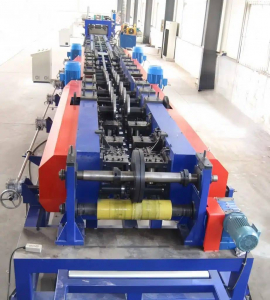

Phần quan trọng nhất của thiết bị là cụm cán tạo hình. Hệ thống này bao gồm nhiều trạm con lăn, motor truyền động, hộp số và khung máy chịu lực. Trong quá trình hoạt động, vật liệu sẽ đi qua từ 18 đến 26 trạm cán để tạo thành profile hoàn chỉnh theo yêu cầu kỹ thuật.

Sau công đoạn tạo hình, sản phẩm được đưa đến hệ thống cắt tự động. Máy có thể sử dụng công nghệ cắt thủy lực hoặc cắt bay không dừng nhằm tăng tốc độ sản xuất và giảm sai số chiều dài sản phẩm.

Toàn bộ dây chuyền được điều khiển bằng PLC Siemens hoặc các hệ thống điều khiển công nghiệp tương đương, giúp người vận hành dễ dàng theo dõi và điều chỉnh các thông số hoạt động của máy.

Thông số kỹ thuật và ứng dụng thực tế

Thông số kỹ thuật của máy cán định hình khay cáp có thể thay đổi tùy theo thiết kế và nhu cầu sản xuất của từng doanh nghiệp. Tuy nhiên, các dòng máy phổ biến hiện nay thường có tốc độ làm việc từ 8 – 15m/phút, chiều rộng vật liệu từ 300 – 1100mm và độ dày vật liệu từ 0.8 – 5mm.

Số lượng trạm cán phổ biến dao động từ 18 – 26 trạm nhằm đảm bảo khả năng tạo hình chính xác cho nhiều loại profile khác nhau. Hệ thống điều khiển thường sử dụng PLC kết hợp màn hình HMI để tăng mức độ tự động hóa và ổn định khi vận hành liên tục.

Nhờ khả năng sản xuất tốc độ cao và độ chính xác ổn định, máy cán định hình khay cáp hiện được ứng dụng rộng rãi trong sản xuất:

• Khay cáp điện
• Máng cáp công nghiệp
• Thang cáp
• Hệ thống giá đỡ điện

Các sản phẩm này thường được sử dụng trong nhà máy công nghiệp, trung tâm dữ liệu, tòa nhà thương mại, hệ thống điện năng lượng mặt trời và nhiều công trình hạ tầng kỹ thuật khác

Tổng kết

Máy cán định hình khay cáp là giải pháp sản xuất hiện đại giúp doanh nghiệp nâng cao năng suất, giảm chi phí vận hành và tối ưu chất lượng sản phẩm trong ngành cơ khí công nghiệp. Với khả năng vận hành tự động, độ chính xác cao và hoạt động ổn định trong thời gian dài, dây chuyền này đang trở thành thiết bị quan trọng trong các nhà máy sản xuất khay cáp chuyên nghiệp hiện nay.
