Động cơ servo là gì? Cấu tạo và nguyên lý hoạt động

Trong lĩnh vực tự động hóa công nghiệp hiện đại, yêu cầu về độ chính xác trong điều khiển ngày càng cao. Các hệ thống máy móc không chỉ cần hoạt động ổn định mà còn phải đảm bảo đúng vị trí, tốc độ và lực theo yêu cầu. Một trong những thiết bị đáp ứng tốt nhất các tiêu chí này chính là động cơ servo.

Động cơ servo là gì?

Động cơ servo là một loại động cơ điện được thiết kế để điều khiển chính xác vị trí, tốc độ và mô-men xoắn theo tín hiệu từ hệ thống điều khiển.

Khác với động cơ thông thường chỉ hoạt động khi được cấp điện, động cơ servo làm việc theo cơ chế vòng kín (closed-loop control). Điều này có nghĩa là hệ thống luôn có phản hồi để đảm bảo đầu ra luôn đúng với yêu cầu đầu vào.

Đặc điểm nổi bật của động cơ servo

Động cơ servo được đánh giá cao nhờ các đặc điểm sau:

• Điều khiển chính xác vị trí, tốc độ và mô-men xoắn
• Phản hồi nhanh theo thời gian thực
• Hoạt động ổn định trong môi trường công nghiệp
• Sai số cực nhỏ trong quá trình vận hành

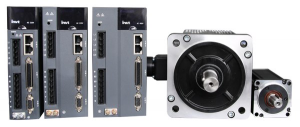

Hệ thống servo gồm những gì?

Một hệ thống servo hoàn chỉnh thường bao gồm:

• Motor (động cơ): tạo chuyển động cơ học
• Servo drive (bộ điều khiển): xử lý tín hiệu và điều khiển động cơ
• Encoder (bộ phản hồi): đo vị trí và tốc độ thực tế

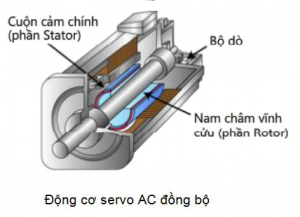

Cấu tạo động cơ servo

Động cơ servo được cấu tạo từ nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một vai trò riêng trong hệ thống.

Stator (phần đứng yên)

Stator là phần cố định bên ngoài động cơ, bên trong chứa các cuộn dây điện. Khi có dòng điện chạy qua, stator tạo ra từ trường quay để làm rotor chuyển động.

Rotor (phần quay)

Rotor là phần quay nằm bên trong stator. Bộ phận này thường được làm bằng nam châm vĩnh cửu. Khi chịu tác động từ từ trường stator, rotor sẽ quay và tạo ra chuyển động cơ học.

Encoder (bộ mã hóa phản hồi)

Encoder là bộ phận cực kỳ quan trọng trong động cơ servo. Nó có nhiệm vụ:

• Đo vị trí quay của rotor
• Xác định tốc độ quay
• Gửi tín hiệu phản hồi về bộ điều khiển

Nhờ encoder, hệ thống có thể điều chỉnh sai số liên tục, đảm bảo độ chính xác cao trong vận hành.

Servo drive (bộ điều khiển servo)

Servo drive là thiết bị trung gian giữa hệ thống điều khiển (PLC hoặc CNC) và động cơ servo. Nó có nhiệm vụ:

• Nhận tín hiệu điều khiển từ hệ thống
• Tính toán và xử lý sai lệch
• Cấp dòng điện phù hợp cho động cơ hoạt động

Servo drive đóng vai trò quyết định trong việc đảm bảo động cơ vận hành chính xác theo yêu cầu.

Trục và vỏ động cơ

• Trục động cơ: là nơi truyền chuyển động ra bên ngoài để kết nối với máy móc
• Vỏ động cơ: bảo vệ các bộ phận bên trong, giúp động cơ hoạt động ổn định trong môi trường công nghiệp



Nguyên lý hoạt động của động cơ servo

Động cơ servo hoạt động theo nguyên lý hệ thống vòng kín (closed-loop), giúp đảm bảo độ chính xác cao trong quá trình vận hành.

Hoạt động theo hệ thống vòng kín

Hệ thống vòng kín nghĩa là luôn có sự phản hồi liên tục giữa đầu ra và đầu vào. Nếu có sai lệch, hệ thống sẽ tự động điều chỉnh ngay lập tức.

Quy trình hoạt động

Quá trình hoạt động của động cơ servo diễn ra theo các bước:

1. Nhận tín hiệu điều khiển
Hệ thống PLC hoặc bộ điều khiển gửi tín hiệu yêu cầu về vị trí hoặc tốc độ đến servo drive.

2. Motor quay theo lệnh
Servo drive xử lý tín hiệu và cấp điện cho động cơ để rotor quay.

3. Encoder phản hồi sai lệch
Encoder đo vị trí thực tế và gửi dữ liệu ngược về bộ điều khiển.

4. Driver điều chỉnh liên tục
Nếu có sai lệch giữa giá trị thực tế và giá trị yêu cầu, hệ thống sẽ tự động điều chỉnh liên tục để đảm bảo độ chính xác.

Đặc điểm của nguyên lý hoạt động

• Độ chính xác cao
• Phản hồi nhanh
• Sai số được hiệu chỉnh liên tục
• Hoạt động ổn định trong thời gian dài

So sánh động cơ servo và động cơ thường (BLDC / induction)

Qua bảng so sánh có thể thấy, động cơ servo là lựa chọn tối ưu cho các hệ thống yêu cầu độ chính xác cao và khả năng điều khiển linh hoạt.

Kết luận

Động cơ servo là một thiết bị quan trọng trong lĩnh vực tự động hóa công nghiệp hiện đại. Với khả năng điều khiển chính xác vị trí, tốc độ và mô-men xoắn, servo motor được ứng dụng rộng rãi trong các hệ thống như máy CNC, robot công nghiệp và dây chuyền sản xuất tự động.
